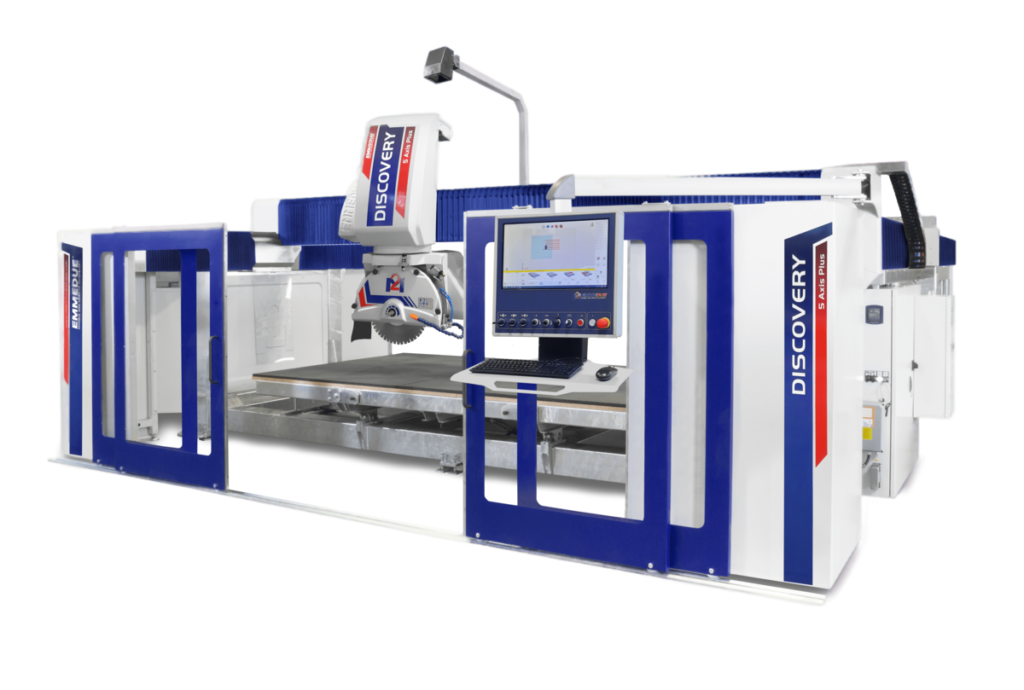

DISCOVERY 5 Axis

LA FRESATRICE PIÙ POTENTE DELLA SUA CATEGORIA.

  • Diametro disco: mm 625
  • Potenza: HP 24

Fresatrice monoblocco con massima stabilità, precisione e tecnologia consolidata negli anni.

Fresatrice automatica a 5 assi interpolati, con struttura macchina e piano di lavoro realizzati in acciaio elettrosaldato, alle quali vieni applicato un trattamento di zincatura a caldo in immersione che garantisce elevata resistenza all’acqua.

Il motore lama ha una potenza di Hp 24 - kW 17.6 e può arrivare ad una velocità max di 6000 Rpm. Permette di tagliare spessori fino a 200 mm. con disco massimo da Ø 625 mm.

Motorizzazioni assi di tipo brushless digitali, accoppiati a riduttori ad alta precisione, guide lineari con pattini a ricircolo di sfere protette da soffietti, permettono di eseguire tagli estremamente precisi.

Con la rotazione automatica della testa 370°, l’inclinazione del disco automatico da 0° a 90°, un pannello di comando Multi-Touch 22” di facile utilizzo, può eseguire tagli ortogonali, obliqui, ellittici, circolari, inclinati, sagomature rettilinee, concave, convesse ad arco, scavi di masselli bidimensionali e tridimensionali, sfruttando l’interpolazione degli assi.

Il movimento dell’asse Z avviene mediante vite a ricircolo di sfere.

L’opzionale mandrino laterale permette di eseguire i cicli di taglio, foratura e fresatura in modo automatico, senza arrestare la macchina per il cambio utensili, aumentandone la produttività.

La Discovery 5 è ideale per realizzare design da interno ed esterno come top da cucina, top da bagno, capitelli, tavoli, lavandini, scale, pavimentazioni e arte funeraria.

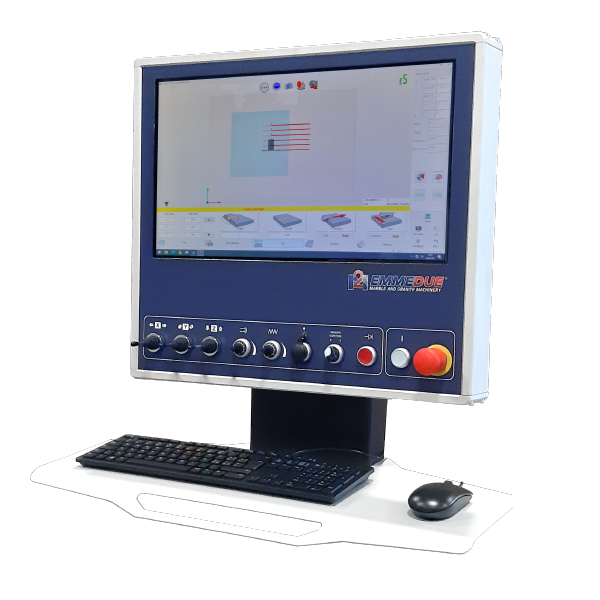

Sistema basato su base windows, integrato da scheda di controllo macchina, pannello di comando operativo 22” Multi-Touch con interfaccia M2 Easy Cad innovativa ed interattiva, assicurano la facile esecuzione delle operazioni di gestione in modo semplice e intuitivo.

La componentistica elettronica della macchina è gestita da prodotti di brand riconosciuti a livello mondiale che garantiscono la facile reperibilità in caso di guasto.

Connessione LAN e porta USB per caricare File da dispositivi esterni.

Il software Cad Cam gestisce e ottimizza tutte le fasi della lavorazione: dal disegno e/o importazione dei pezzi, alla definizione delle strategie di lavorazione, sino alla stima dei tempi e al controllo delle collisioni con simulazione 3D, passando dalla disposizione di pezzi e sottopezzi sul banco di lavoro.

generazione automatica di cicli di sgrossatura, carotatura, foratura, finitura, profilatura, svuotatura e lucidatura.

disegno libero d’entità geometriche archi, bi-archi, rette, rettangoli, quadrati, ellissi, cerchi, poligoni regolari, raccordi, smussi, piani di costruzione.

disegno da modelli parametrici predefiniti: top da bagno, piani da cucina, tavoli, compresa la gestione dei ribassi, dei canaletti e del lavello, ecc.

definizione di superfici tridimensionali di base in forma guidata, partendo da sezioni e/o linee guida disegnate nel piano XY (cornici, piatti doccia, lavelliconcavi e convessi, lavelli a più sezioni).

scrittura nei vari fonts anche su profili sagomati; inclusi i caratteri in corsivo, i caratteri con foretti, le lavorazioni di ribasso, di rilievo e d’incisione con spigoli vivi, arte funeraria.

Nesting manuale, facilita e ottimizza la disposizione dei pezzi sul piano di lavoro.
