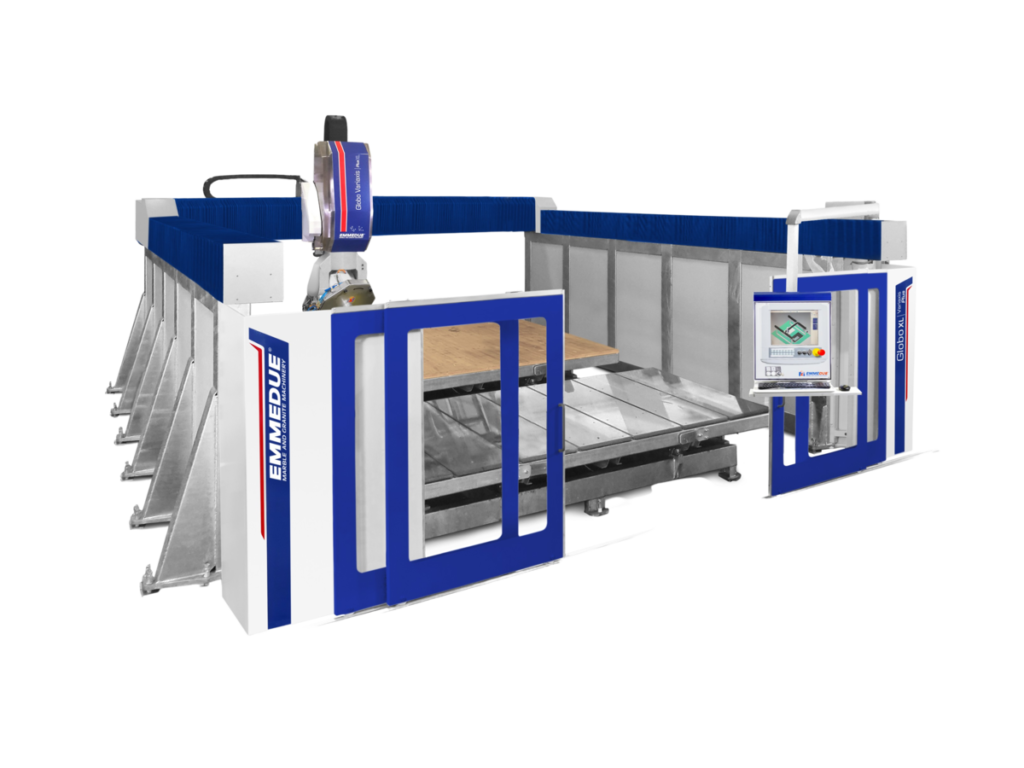

GLOBO 850 PLUS XL

È L’ULTIMA EVOLUZIONE DELLE MACCHINE PER LA LAVORAZIONE DEL MARMO, GRANITO, PIETRE E AGGLOMERATI, IN QUANTO UNISCE LE LAVORAZIONI DA FRESATRICE A QUELLE SPECIFICHE DI CENTRO DI LAVORO, ALL’INTERNO DI UNO SPAZIO LIMITATO.

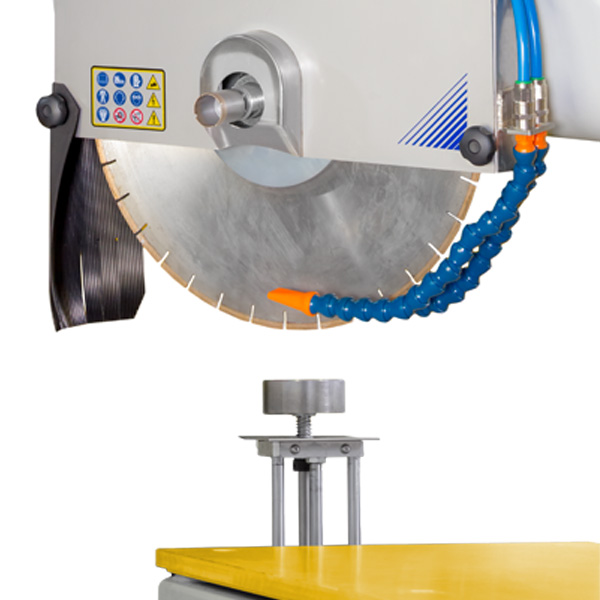

  • Diametro disco: mm 850
  • Potenza: HP 30

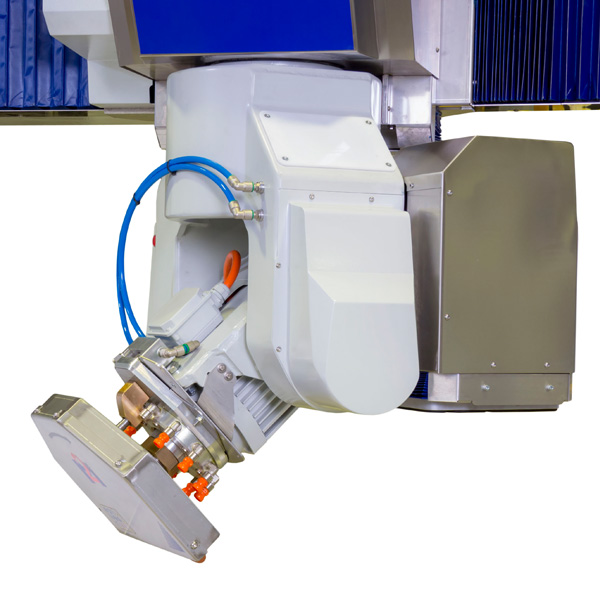

Multifunzione con 5 assi interpolati gestiti da controllo numerico di ultima generazione che gestisce sia le movimentazioni automatiche di tutti gli assi che del nuovo dispositivo con ventose, utilizzato per lo spostamento dei pezzi.

La struttura del carro verticale a forma di gabbia, è realizzata in acciaio elettrosaldato che garantisce alla macchina piu’ stabilità e rigidità eliminando le vibrazioni generate durante le lavorazioni.

I movimenti ad alta velocità degli assi X, Y, Z, sono ottenuti con motori brushless e lo scorrimento avviene mediante guide con pattini a ricircolo di sfere lubrificate automaticamente.

L’automatizzazione di ogni singolo processo è resa possibile dalla maggiore estensione dell’asse Y (fino a 7 metri) e dalla presenza di due separati banchi di lavoro, il primo con la superficie in legno ed il secondo in alluminio.

Il movimento dell’asse verticale Z avviene mediante vite a ricircolo di sfere supportato da pistone pneumatico compensatore.

La traslazione della trave viene eseguita attraverso un motore posizionato tra due pignoni che scorrono su cremagliere di precisione a denti inclinati.

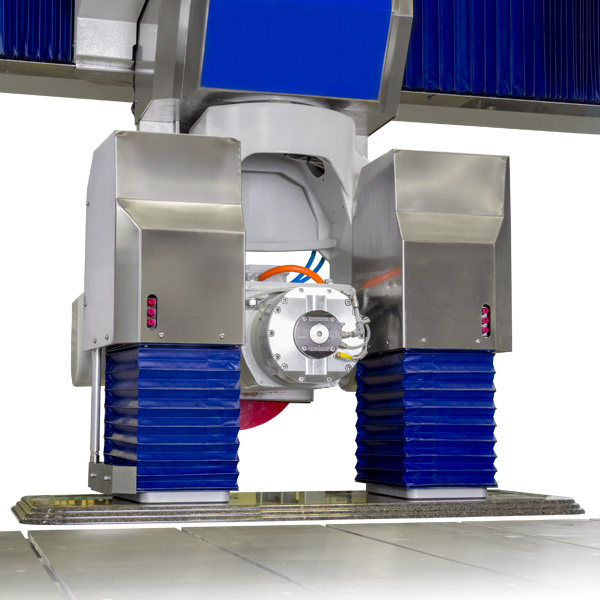

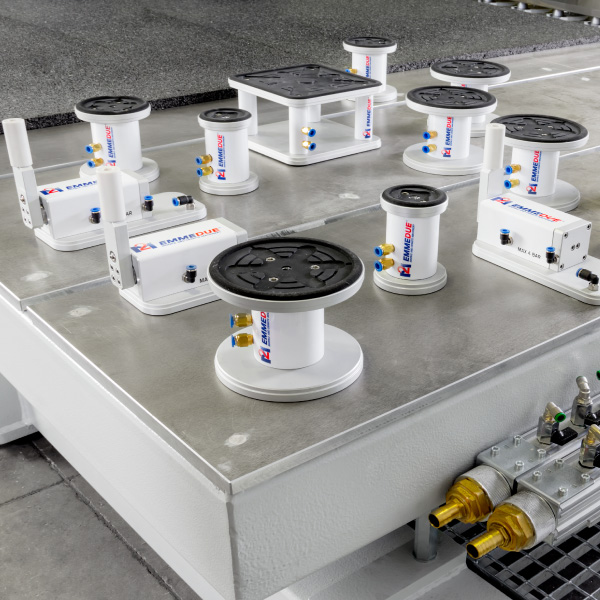

Grazie al suo manipolatore la Globo XL può sollevare e spostare il pezzo tagliato posizionandolo sul tavolo in alluminio con ventose, senza l'aiuto dell'operatore, riducendo i tempi morti.

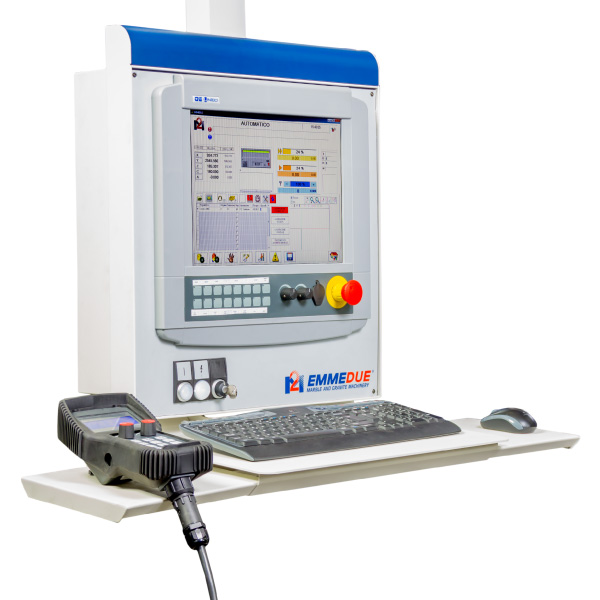

Sistema basato su base windows integrato da scheda di controllo macchina CNI coadiuvato da un sistema di monitor touch screen e controllo remoto a display i quali assicurano la facile esecuzione delle operazioni di gestione in modo semplice e intuitivo.

La componentistica elettronica della macchina è gestita da prodotti di brand riconosciuti a livello mondiale che garantiscono la facile reperibilità in caso di guasto.

Il software Cad Cam gestisce e ottimizza tutte le fasi della lavorazione: dal disegno e/o importazione dei pezzi, alla definizione delle strategie di lavorazione, sino alla stima dei tempi e al controllo delle collisioni con simulazione 3D, passando dalla disposizione di pezzi e sottopezzi sul banco di lavoro.

generazione automatica di cicli di sgrossatura, carotatura, foratura, finitura, profilatura, svuotatura e lucidatura.

disegno libero d’entità geometriche archi, bi-archi, rette, rettangoli, quadrati, ellissi, cerchi, poligoni regolari, raccordi, smussi, piani di costruzione.

disegno da modelli parametrici predefiniti: top da bagno, piani da cucina, tavoli, compresa la gestione dei ribassi, dei canaletti e del lavello, ecc.

definizione di superfici tridimensionali di base in forma guidata, partendo da sezioni e/o linee guida disegnate nel piano XY (cornici, piatti doccia, lavelliconcavi e convessi, lavelli a più sezioni).

scrittura nei vari fonts anche su profili sagomati; inclusi i caratteri in corsivo, i caratteri con foretti, le lavorazioni di ribasso, di rilievo e d’incisione con spigoli vivi, arte funeraria.

Nesting manuale / automatico, facilita e ottimizza la disposizione dei pezzi sul piano di lavoro.
